WEAG ELECTRIC pôsobí v oblasti globálnej elektrickej energie posledných 20 rokov; Poskytovaním príležitostí pre vysokokvalitné produkty a služby si WEAG a jej zákazníci, ako aj kolegovia oboch strán za toto obdobie získali dobrú povesť, pridanú hodnotu a rástli; Poslaním WEAG nie je len to, aby elektrina prúdila bezpečnejšie, ale aj to, aby partneri zapojení do elektrického poľa pociťovali radosť a rešpekt a aby sa táto energia radosti a rešpektu neustále prenášala. Toto je pôvod "Keep the power flowing" v duši WEAG.
WEAG disponuje obchodným tímom s dlhoročnými skúsenosťami v oblasti elektrotechniky, ktorý našim milým zákazníkom poskytuje informácie o elektrotechnických výrobkoch, pomáha im pri výbere najvhodnejších elektrotechnických výrobkov a oboznamuje ich so spôsobmi používania a údržby. Rešpektujeme požiadavky a voľby našich zákazníkov a poskytujeme odborné technické konzultácie založené na odbornosti elektrotechnických produktov, ako aj kompletné elektrické riešenia. Počas výrobného procesu WEAG prísne kontroluje kvalitu a náš profesionálny medzinárodný logistický tím bezpečne dodáva tovar zákazníkom po celom svete. WEAG môže zákazníkom poskytnúť aj vzdialenú online asistenciu pri dokončení inštalácie a uvedenia elektrických produktov a zariadení do prevádzky alebo pri poskytovaní služieb na mieste atď.
Prečo si vybrať nás?
Dobrý servis
Zákaznícky servis vám včas aktualizuje logistické informácie o tovare, aby sa zabezpečilo, že tovar bude doručený včas.
Profesionálne riešenie
Vďaka bohatým skúsenostiam a individuálnym službám vám môžeme pomôcť pri výbere produktov a odpovedať na technické otázky.
Zabezpečenie kvality
Každá šarža tovaru má zodpovedajúcu správu o kontrole kvality, ktorá vyrieši vaše obavy o kvalitu produktu.
Rýchla preprava
Spolupracujeme s profesionálnymi námornými, leteckými a logistickými spoločnosťami, aby sme vám poskytli najlepšiu prepravu.
-
![LC1D09 AC stýkač]()
LC1D09 AC stýkač● Číslo modelu: EC09(x). ● Štandard: IEC60947-5-1, IEC60947-4-1. ● Menovitý prúd: 9A. ● Menovité pracovné napätie: 220V~690V. ● Menovité izolačné napätie: 690V. ● Počet pólov: 3P. ● Pomocný kontakt: -
![LC1D12 Din koľajnicový stýkač]()
LC1D12 Din koľajnicový stýkač● Číslo modelu: EC12(x). ● Štandard: IEC60947-5-1, IEC60947-4-1. ● Menovitý prúd: 12A. ● Menovité pracovné napätie: 220V~690V. ● Menovité izolačné napätie: 690V. ● Počet pólov: 3P. ● Pomocný kontakt: -
![Magnetický stykač LC1D18]()
Magnetický stykač LC1D18● Číslo modelu: EC18(x). ● Štandard: IEC60947-5-1, IEC60947-4-1. ● Menovitý prúd: 18A. ● Menovité pracovné napätie: 220V~690V. ● Menovité izolačné napätie: 690V. ● Počet pólov: 3P. ● Pomocný kontakt: -
![LC1D25 AC stykač]()
LC1D25 AC stykač● Číslo modelu: EC25(x). ● Štandard: IEC60947-5-1, IEC60947-4-1. ● Menovitý prúd: 25A. ● Menovité pracovné napätie: 220V~690V. ● Menovité izolačné napätie: 690V. ● Počet pólov: 3P. ● Pomocný kontakt: -
![LC1D32 Elektrické stýkače]()
LC1D32 Elektrické stýkače● Číslo modelu: EC32(x). ● Štandard: IEC60947-5-1, IEC60947-4-1. ● Menovitý prúd: 32A. ● Menovité pracovné napätie: 220V~690V. ● Menovité izolačné napätie: 690V. ● Počet pólov: 3P. ● Pomocný kontakt: -
![LC1D38 AC stýkač]()
LC1D38 AC stýkač● Číslo modelu: EC38(x). ● Štandard: IEC60947-5-1, IEC60947-4-1. ● Menovitý prúd: 38A. ● Menovité pracovné napätie: 220V~690V. ● Menovité izolačné napätie: 690V. ● Počet pólov: 3P. ● Pomocný kontakt: -

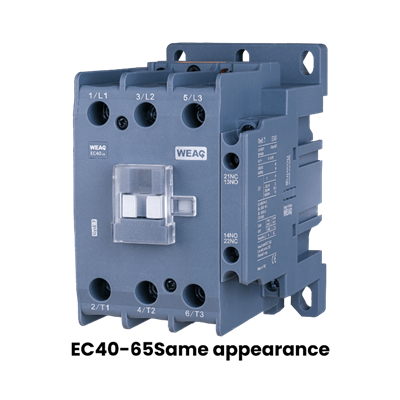

![Napájací stykač LC1D40]()
Napájací stykač LC1D40● Číslo modelu: EC40(x). ● Štandard: IEC60947-5-1, IEC60947-4-1. ● Menovitý prúd: 40A. ● Menovité pracovné napätie: 220V~690V. ● Menovité izolačné napätie: 690V. ● Počet pólov: 3P. ● Pomocný kontakt: -
![LC1D50 AC stykač]()
LC1D50 AC stykač● Číslo modelu: EC50(x). ● Štandard: IEC60947-5-1, IEC60947-4-1. ● Menovitý prúd: 50A. ● Menovité pracovné napätie: 220V~690V. ● Menovité izolačné napätie: 690V. ● Počet pólov: 3P. ● Pomocný kontakt: -
![LC1D65 AC stykač]()
LC1D65 AC stykač● Číslo modelu: EC65(x). ● Štandard: IEC60947-5-1, IEC60947-4-1. ● Menovitý prúd: 65A. ● Menovité pracovné napätie: 220V~690V. ● Menovité izolačné napätie: 690V. ● Počet pólov: 3P. ● Pomocný kontakt: -
![LC1D80 Din koľajnicový stýkač]()
LC1D80 Din koľajnicový stýkač● Číslo modelu: EC80(x). ● Štandard: IEC60947-5-1, IEC60947-4-1. ● Menovitý prúd: 80A. ● Menovité pracovné napätie: 220V~690V. ● Menovité izolačné napätie: 690V. ● Počet pólov: 3P. ● Pomocný kontakt: -
![LC1D95 AC stýkač]()
LC1D95 AC stýkač● Číslo modelu: EC95(x). ● Štandard: IEC60947-5-1, IEC60947-4-1. ● Menovitý prúd: 95A. ● Menovité pracovné napätie: 220V~690V. ● Menovité izolačné napätie: 690V. ● Počet pólov: 3P. ● Pomocný kontakt: -
![AC stýkač série 115 až 620A]()
AC stýkač série 115 až 620A● Číslo modelu: EC séria 115 až 620. ● Štandard: IEC60947-5-1, IEC60947-4-1. ● Menovitý prúd: 115A-620A. ● Menovité pracovné napätie: 220V~690V. ● Menovité izolačné napätie: 690V. ● Počet pólov: 3P.
Striedavý stýkač je elektromechanické spínacie zariadenie určené na zapínanie/vypínanie striedavých záťaží. Používa sa na spínanie silnoprúdových striedavých záťaží.
Princíp činnosti AC stykača zahŕňa elektromagnetickú silu spolupracujúcu so silou pružiny na vytvorenie a prerušenie spojenia medzi zdrojom a záťažou. V podstate, keď je cievka napájaná nízkym napätím, generuje magnetické pole a priťahuje kotvu. To spôsobí pohyb kontaktov a obvod je kompletný.
Výhody AC stykača
Frekvencia spínania
Jednou z kľúčových funkcií striedavého stýkača je jeho schopnosť často a spoľahlivo otvárať a zatvárať elektrické vodiče. Na rozdiel od ručných obvodov otvárania a zatvárania AC stykače fungujú pomocou mechanizmu vťahovania elektromagnetického poľa. Táto funkcia zaisťuje vyššiu účinnosť a flexibilitu, čo umožňuje stýkaču spĺňať potreby zložitých elektrických systémov.
Ovládanie veľkého prúdu
Striedavé stýkače majú jedinečnú schopnosť ovládať veľké prúdové záťaže malými prúdmi. Táto vlastnosť ich robí nepostrádateľnými pri manipulácii s ťažkými elektrickými zariadeniami v rôznych priemyselných, komerčných a obytných prostrediach. Striedavé stýkače zabraňujú poškodeniu zariadenia a riziku elektrických porúch tým, že efektívne riadia prúd a zaisťujú bezpečnú prevádzku pripojených zariadení.
Ochrana proti preťaženiu
Pri použití v spojení s tepelnými relé poskytujú AC stykače ďalšiu vrstvu ochrany proti preťaženiu zariadenia. Keď pripojená záťaž prekročí menovitú kapacitu, tepelné relé zaznamená nadmerný nárast teploty a spustí AC stykač, aby odpojil napájanie. Tento mechanizmus chráni pripojené zariadenia pred potenciálnym poškodením spôsobeným dlhodobým preťažením.
Súčasné ovládanie viacerých línií zaťaženia
AC stykače majú schopnosť otvárať a zatvárať viacero záťažových vedení súčasne. Táto funkcia ich robí efektívnymi a ideálnymi pre aplikácie, kde je potrebné súčasne ovládať viacero zariadení alebo systémov. Zjednodušením riadiaceho procesu šetria AC stýkače čas a námahu a minimalizujú zložitosť individuálneho riadenia veľkého počtu záťažových vedení.
Samosvorný mechanizmus
Striedavý stykač využíva samosvorný mechanizmus, ktorý udržuje kontakty zatvorené aj po deaktivácii elektromagnetického poľa. Táto funkcia zaisťuje nepretržitý tok prúdu a eliminuje potrebu konštantného napájania na udržanie kontaktov na mieste. Znižuje tiež spotrebu energie a zlepšuje celkovú spoľahlivosť riadiaceho systému.
Trvanlivosť a životnosť
AC stykače sú navrhnuté tak, aby vydržali časté spínacie operácie a drsné elektrické prostredie. Sú vyrobené z odolných materiálov a pokročilého inžinierstva pre výnimočnú odolnosť a dlhú životnosť. Táto spoľahlivosť znižuje náklady na údržbu a zvyšuje dobu prevádzkyschopnosti systému, vďaka čomu sú AC stykače prvou voľbou pre kritické aplikácie.
Typy AC stykačov
Stýkače s určitým účelom (DPC) sú navrhnuté pre špecifické aplikácie a bežne sa používajú v komerčnom a priemyselnom prostredí. Sú to špecializované stýkače, ktoré vynikajú v ovládaní špecifických záťaží. DPC sú k dispozícii v rôznych konfiguráciách, ako sú stýkače osvetlenia, stýkače zaťaženia motora a stýkače HVAC.
DPC sú špeciálne navrhnuté pre ich zamýšľané funkcie, čím je zabezpečený optimálny výkon a odolnosť. Sú vybavené funkciami, ako sú mechanizmy na potlačenie elektrického oblúka, ktoré zabraňujú poškodeniu kontaktných plôch a ďalšie mechanizmy na zvládanie vysokých nábehových prúdov, ktoré sú typicky spojené s motormi.
Reverzné stýkače sa používajú v systémoch, kde je potrebné pravidelne meniť smer pohybu motora. Tieto stykače sa bežne vyskytujú v zariadeniach s motormi, ktoré vyžadujú obojsmerný pohyb, ako sú výťahy, navijaky alebo dopravníkové systémy. Umožňujú reverzáciu otáčania motora zmenou smeru elektrického prúdu.
Reverzné stykače pozostávajú z dvoch sád kontaktov, z ktorých každá je zodpovedná za riadenie toku elektrického prúdu v určitom smere. Keď je aktivovaný, jedna kontaktná sada sa zatvorí, čím umožní tok prúdu v jednom smere, zatiaľ čo druhá sada kontaktov sa otvorí, aby prerušila tok v opačnom smere. Tento mechanizmus umožňuje motoru zmeniť smer otáčania.
Magnetické stykače sú široko používané v klimatizačných a vykurovacích systémoch. Sú primárne zodpovedné za zapínanie a vypínanie motora kompresora a ventilátora na základe nastavení teploty alebo signálov z termostatu. Magnetické stykače sú riadené elektromagneticky a sú mimoriadne spoľahlivé vo svojej prevádzke.
Tieto stykače pozostávajú z dvoch hlavných častí: riadiacej cievky a kontaktov. Riadiaca cievka vytvára magnetické pole, keď je pod napätím, čím sa kontakty sťahujú k sebe, aby sa dokončil elektrický obvod. Keď sa preruší prúd do riadiacej cievky, magnetické pole sa rozptýli, čo spôsobí oddelenie kontaktov a prerušenie obvodu.
Stýkače IEC, známe aj ako stýkače Medzinárodnej elektrotechnickej komisie, sú široko používané v Európe a iných regiónoch podľa medzinárodných elektrických noriem. Tieto stykače dodržiavajú špecifické smernice a predpisy stanovené IEC, čím zaisťujú kompatibilitu a bezpečnosť.
IEC stykače sú dostupné v širokej škále veľkostí, konfigurácií a funkcií, aby vyhovovali rôznym elektrickým aplikáciám. Ponúkajú spoľahlivú a efektívnu prevádzku, vďaka čomu sú obľúbenou voľbou v priemyselných a komerčných prostrediach.
Miniatúrne stykače majú kompaktnú veľkosť a používajú sa predovšetkým v elektrických systémoch alebo zariadeniach s obmedzeným priestorom. Tieto stykače sú navrhnuté tak, aby poskytovali vysoký výkon a zároveň zaberali minimálny priestor. Napriek svojej menšej veľkosti si zachovávajú všetky podstatné vlastnosti a funkcie potrebné na reguláciu elektrického toku.
Miniatúrne stýkače nachádzajú uplatnenie v rôznych oblastiach, vrátane malých spotrebičov, systémov HVAC a ovládacích panelov. Ich kompaktná povaha umožňuje ľahkú integráciu do priestorov s obmedzeným priestorom bez kompromisov v ich elektrickom výkone.
Aplikácia AC stykača
Ovládanie motora
Stykače sa často používajú na riadenie činnosti elektromotorov. Môžu zapínať alebo vypínať motor av niektorých prípadoch poskytujú ďalšie funkcie, ako je reverzácia motora alebo ovládanie rýchlosti.
01
HVAC systémy
Stykače sa bežne vyskytujú vo vykurovacích, ventilačných a klimatizačných systémoch (HVAC). Riadia tok elektriny do komponentov, ako sú kompresory, ventilátory a motory v HVAC jednotkách.
02
Ovládanie osvetlenia
Stykače sa používajú na ovládanie veľkých osvetľovacích zariadení, ako sú osvetlenie štadiónov alebo pouličné osvetlenie. Umožňujú centralizované ovládanie a dokážu zvládnuť vysoké prúdy potrebné pre tieto aplikácie.
03
Priemyselné stroje
Stykače sa používajú na ovládanie rôznych elektrických komponentov a systémov v priemyselných strojoch a zariadeniach. Poskytujú spoľahlivé spínanie a ovládanie motorov, čerpadiel, dopravníkov a iných vysokovýkonných elektrických záťaží.
04
Rozvod elektrickej energie
Stykače sa niekedy používajú v elektrických distribučných systémoch na riadenie toku energie medzi rôznymi obvodmi alebo na izoláciu častí systému na účely údržby alebo bezpečnosti.
05
Komponenty AC stykača
Montáž základne: Konštrukčné základy a integrácia
Základná zostava, ktorá pôsobí ako konštrukčný základ, bezpečne ukrýva elektrické komponenty a umožňuje integráciu s externými riadiacimi obvodmi prostredníctvom svoriek. Robustné izolačné materiály izolujú živé časti pre bezpečnosť operátora.
Uťahovanie cievky a skrutiek: Zabezpečenie bezpečných spojení
Elektromagnetická cievka umožňuje diaľkové ovládanie pomocou riadiaceho signálu, zatiaľ čo uťahovanie skrutiek zaisťuje trvalé spojenie medzi cievkou a zostavou základne.
Zostava kontaktnej podpory: Základný komponent a funkčnosť
Táto zostava tvorí jadro AC stykača a obsahuje pohyblivé a pevné kontakty, ktoré fyzicky otvárajú a zatvárajú obvod. Presná výroba je rozhodujúca pre dlhodobú a spoľahlivú prevádzku. Kontakty musia vydržať vysoké prúdy a milióny operácií bez poškodenia.
Kryt a kontaktná doska: Ochrana a kontrola obvodu
Tieto poskytujú ochranné kryty pre živé kontakty a ďalšie časti a funkcie stýkača, pričom kontaktná doska uľahčuje montáž vstupných/výstupných svoriek. Materiály spomaľujúce horenie a chemicky odolné materiály chránia obsluhu pred rizikami.
Uťahovanie a testovanie skrutiek: Opatrenia na zabezpečenie kvality
Prísne kontroly kvality, ako je automatické testovanie skrutiek a meranie prechodového odporu, slúžia na overenie integrity AC stykača pred odoslaním. Testy parametrov potvrdzujú prevádzkový výkon v simulovaných priemyselných podmienkach.
Ako udržiavať AC stykač
Pravidelne zisťujte napájacie napätie cievky stýkača a zabráňte prehriatiu cievky, keď je napätie príliš vysoké. Nárazová sila je veľká, keď je magnetický systém zatvorený a súvisiace časti a komponenty sa ľahko poškodia. Keď je napätie príliš nízke, stýkač sa pomaly zatvára a je ľahké urobiť pohyb. Mechanická odolnosť, kontakty sa dajú ľahko spekať, spôsobujú zlé účinky pri zmene rýchlosti alebo komutácii, čo vedie k zlyhaniu automatického riadiaceho obvodu.
Pravidelne ho čistite kvalitnou čistiacou handričkou alebo kefou; ak sa vzduch fúka suchým stlačeným vzduchom, tlak vzduchu nesmie prekročiť 0,2 MPa a pred použitím by sa mal vypustiť, aby sa vyparil Po odfúknutí a použití prachu sa tieto dva body často prehliadajú a spôsobujú zbytočné problémy.
Základná pracovná plocha by sa mala pravidelne kontrolovať, aby sa z nej odstránil olej, prach a hrdza. Ich prítomnosť môže spôsobiť hluk a stýkač sa neuvoľní, keď je napájanie vypnuté, alebo sa spustenie oneskorí.
Opotrebenie pohyblivých častí je potrebné pravidelne kontrolovať, aby sa predišlo mechanickému opotrebovaniu a zasekávaniu, čím sa zvýši rozsah porúch.
Pravidelne kontrolujte každý upevňovací konektor, či nie je uvoľnený, najmä ak je montážny povrch stykača vystavený vibráciám. Uvoľnenie spojovacích prvkov spôsobí zaseknutie mechanických častí a zvýšenie opotrebovania; uvoľnené vodivé časti spôsobia zlý vodivý kontakt, zvýšia prechodový odpor, spôsobia prehriatie, odfarbia kovové časti a spália izolačný materiál.
Pravidelne kontrolujte kontakty stýkača, či neobsahujú čierne sadze, kovové častice, hladkosť povrchu a kontaktný tlak, otvorenú vzdialenosť a stavy prekročenia. Vyčistite a zarovnajte kontakty a upravte prítlak, vzdialenosť otvorenia a prejazd sú povolené. V dosahu. Pri čistení kontaktov je najlepšie nepoužívať stierku na sploštenie kontaktov, aby sa dotýkali pracovnej plochy (pracovného bodu alebo drôtu). Tým sa skráti životnosť kontaktov.
Ako si vybrať správny AC stykač
Menovité napätie
Menovité napätie AC stykača by sa malo rovnať maximálnemu napätiu systému, v ktorom bude pracovať.
Súčasné hodnotenie
Menovitý prúd by mal byť vyšší ako systém, v ktorom bude pracovať. Mal by byť schopný zvládnuť záťažový prúd spolu s počiatočným nábehovým prúdom počas štartu systému.
Počet pólov
Striedavé stýkače sú väčšinou dostupné v 3-pólových a 4-pólových verziách. Môžete si medzi nimi vybrať v závislosti od typu záťaže a požiadaviek riadiaceho obvodu. Napríklad 3-pólové striedavé stýkače sú použiteľné v trojfázových systémoch, zatiaľ čo 4-pólové striedavé stýkače možno použiť v 3-fázovom 4-vodičovom systéme alebo 1-fázovom 2-vodičovom systéme.
Dĺžka života
Uistite sa, že výrobok, ktorý používate, by mal mať predĺženú životnosť. Preto by ste mali zvážiť mechanickú a elektrickú životnosť stýkača. Mechanická životnosť sa vzťahuje na počet spínacích cyklov predtým, ako opotrebenie ovplyvní výkon. Podobne sa elektrická životnosť vzťahuje na počet operácií pri zaťažení. Mali by ste si vybrať stýkač dimenzovaný na milióny cyklov.
Veľkosť a montáž
Mali by ste vyhodnotiť umiestnenie na ovládacom paneli, kam chcete umiestniť stýkač striedavého prúdu. Potom vyberte AC stykač, ktorého veľkosť a montáž zodpovedajú vašim požiadavkám.
Cena a rozpočet
Vysokokvalitný AC stykač môže byť drahý, ale ponúka dlhšiu spoľahlivosť. Odporúčaný prístup je preskúmať produkty rôznych výrobcov pre vaše špecifické hodnotenia a potom vybrať tie, ktoré sú v súlade s vaším rozpočtom.
Certifikácie
Uistite sa, že AC stykač má dôveryhodné certifikáty. CE a UL sú niektoré dôležité certifikácie, ktoré je potrebné zvážiť. Takéto informácie nájdete na produktovej stránke výrobcu.
Certifikácie
Naša továreň
WEAG disponuje obchodným tímom s dlhoročnými skúsenosťami v oblasti elektrotechniky, ktorý našim milým zákazníkom poskytuje informácie o elektrotechnických výrobkoch, pomáha im pri výbere najvhodnejších elektrotechnických výrobkov a oboznamuje ich so spôsobmi používania a údržby. Rešpektujeme požiadavky a voľby našich zákazníkov a poskytujeme odborné technické konzultácie založené na odbornosti elektrotechnických produktov, ako aj kompletné elektrické riešenia. Počas výrobného procesu WEAG prísne kontroluje kvalitu a náš profesionálny medzinárodný logistický tím bezpečne dodáva tovar zákazníkom po celom svete. WEAG môže zákazníkom poskytnúť aj vzdialenú online asistenciu pri dokončení inštalácie a uvedenia elektrických produktov a zariadení do prevádzky alebo pri poskytovaní služieb na mieste atď.
FAQ
Sme profesionálni výrobcovia a dodávatelia AC stykačov v Číne, ktorí sa špecializujú na poskytovanie vysoko kvalitných prispôsobených služieb. Srdečne vás vítame na veľkoobchodný veľkoobchodný vysoko kvalitný striedavý stykač za konkurencieschopnú cenu z našej továrne.
