Popis produktu

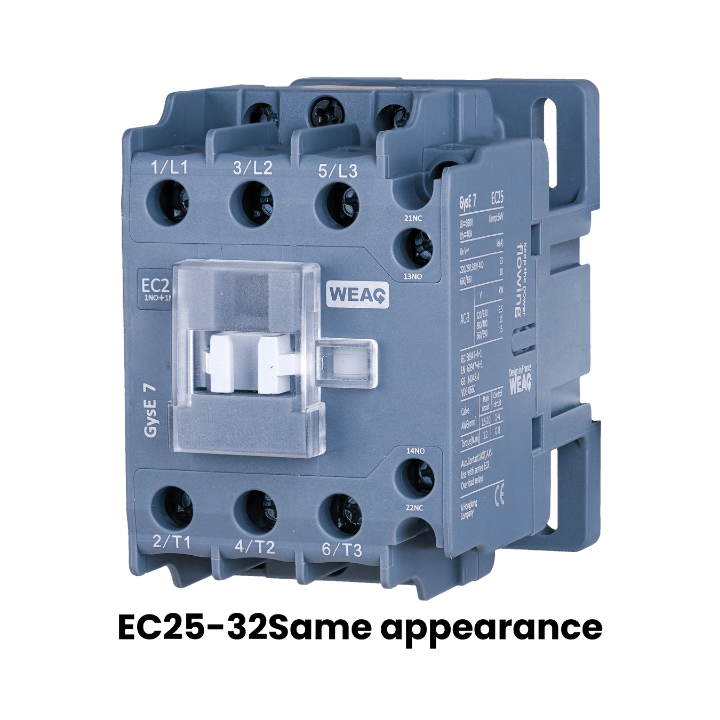

● Číslo modelu: EC25(x)

● Štandard: IEC60947-5-1, IEC60947-4-1

● Menovitý prúd: 25A

● Menovité pracovné napätie: 220V~690V

● Menovité izolačné napätie: 690V

● Počet pólov: 3P

● Pomocný kontakt: 1NO+1NC

● Kategória použitia: AC3, AC4

● Spôsob inštalácie: montáž na DIN lištu alebo skrutku

Úvod

Predstavujeme magnetický stýkač EC25(x), najmodernejšie elektrické zariadenie navrhnuté na revolúciu v ovládaní a spínaní veľkých elektrických záťaží v priemyselných a komerčných sektoroch. Vďaka svojim prelomovým funkciám a pokročilým schopnostiam ponúka výrazný skok vpred v porovnaní s bežnými stýkačmi.

Magnetický stykač EC25(x) s kompaktným a odolným dizajnom obsahuje kľúčové komponenty, ako je cievka, kontakty, ovládač a pomocné kontakty. Táto robustná konštrukcia zaisťuje výnimočnú odolnosť a spoľahlivý výkon aj v náročných prevádzkových podmienkach.

Magnetický stykač EC25(x), ktorý stanovuje nové štandardy vo výkone, prekonáva svojho predchodcu, striedavý stykač LC1D25, pokiaľ ide o účinnosť a presnosť. Keď sa pripojí riadiace napätie, cievka sa nabudí a vytvorí silné magnetické pole, ktoré okamžite aktivuje pohon. To umožňuje rýchle a presné spínanie kontaktov, čo umožňuje bezproblémové ovládanie elektrických obvodov.

Všestrannosť magnetického stykača EC25(x) ho robí vhodným pre širokú škálu aplikácií, vrátane riadenia motorov, osvetľovacích systémov, vykurovacích telies a iných vysokovýkonných elektrických zariadení. Jeho flexibilný rozsah veľkostí a konfigurácií umožňuje bezproblémovú integráciu s rôznymi požiadavkami na napätie a prúd, vďaka čomu je prispôsobiteľný rôznym priemyselným nastaveniam.

Na zabezpečenie optimálneho výkonu a bezpečnosti možno magnetický stýkač EC25(x) bez problémov integrovať s doplnkovými ovládacími zariadeniami, ako sú tepelné relé proti preťaženiu alebo spúšťače motorov. Tento komplexný prístup zvyšuje ochranu a efektivitu systému a zabezpečuje súlad s priemyselnými normami a predpismi o elektrickej bezpečnosti, ako sú IEC60947-5-1 a IEC60947-4-1.

Stručne povedané, magnetický stykač EC25(x) sa používa ako náhrada striedavého stýkača LC1D25 a predstavuje významný pokrok v technológii elektrického riadenia. Jeho prevratné vlastnosti, odolná konštrukcia a kompatibilita so širokým rozsahom veľkých elektrických záťaží z neho robia ideálnu voľbu pre presné ovládanie a efektívne spínanie v priemyselných a komerčných aplikáciách. Vďaka vynikajúcemu výkonu, spoľahlivosti a dodržiavaniu bezpečnostných noriem nastavuje magnetický stýkač EC25(x) nový štandard pre elektrické spínacie a ovládacie zariadenia.

Funkcia

● Cenovo výhodný magnetický AC stykač

● Viac štandardných pomocných kontaktov na uspokojenie potrieb rôznych aplikácií.

● Vhodné pre väčšie kolísanie napätia na zabezpečenie stabilnej prevádzky zariadenia.

● Super prispôsobivosť prostrediu, spoľahlivá prevádzka aj v extrémnych prostrediach.

Technické dáta

Model			EC25(x)
Poliaci			3P
Menovité izolačné napätie (Ui)		V	690
Menovité prevádzkové napätie (Ue)		V	380/400, 660/690
Menovitý tepelný prúd (Ith), AC-1			40
Menovitý prevádzkový prúd (Ie)	AC-3, 380/400 V	A	25
	AC-3, 660/690 V		18
	AC-4, 380/400 V		8.5
	AC-4, 660/690 V		4.4
Menovitý prevádzkový výkon (Pe)	AC-3, 380/400 V	kW	11
	AC-3, 660/690 V		15
	AC-4, 380/400 V		4
	AC-4, 660/690 V		3.7
Mechanická životnosť		×10⁴krát	1000
Elektrická životnosť	AC-3		110
	AC-4		22
Frekvencia prevádzky	AC-3	Časy/hodinu	1200
	AC-4		300

Charakteristika cievky

Model			EC25(x)
Menovité riadiace napätie (Us)	50 Hz, 50/60 Hz	V	24, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 440
Prevádzkový rozsah	Prevádzkové napätie	V	(85%~110%) Nás
Prevádzkový rozsah	Výpadkové napätie	V	(20%~75%) Nás
Výkon cievky	V zhone	VA	70
	Zapečatené	VA	6-9.5
	Moc	W	1-3

Pomocný kontakt

Špecifikácia pomocných kontaktov		A	11
Menovitý tepelný prúd (Ith)		A	10
Menovité prevádzkové napätie (Ue)	AC	V	380
Menovité prevádzkové napätie (Ue)	DC	V	220
Menovitá kontrolná kapacita	AC-15	VA	360
Menovitá kontrolná kapacita	DC-13	W	33

Otázky a odpovede

Otázka: Môžu byť magnetické stýkače série EC ovládané na diaľku?

Odpoveď: Áno, magnetické stýkače série EC je možné ovládať na diaľku pomocou riadiacich signálov z PLC (programovateľných logických ovládačov), relé alebo iných riadiacich zariadení.

Otázka: Môžu magnetické stýkače série EC spínať odporové aj indukčné záťaže?

Odpoveď: Áno, magnetické stýkače série EC sú schopné spínať odporové aj indukčné záťaže vrátane motorov, transformátorov, elektromagnetov a iných indukčných zariadení.

Otázka: Môžu sa magnetické stýkače série EC používať v nebezpečných prostrediach?

Odpoveď: NIE, magnetické stýkače série EC NEMÔŽU, ale vákuové stýkače odolné voči výbuchu sú dostupné na použitie v špecifických nebezpečných miestach.

Otázka: Sú magnetické stýkače série EC vhodné pre vnútorné aj vonkajšie inštalácie?

Odpoveď: Magnetické stykače série EC sa dodávajú v rôznych prevedeniach vhodných pre vnútorné aj vonkajšie inštalácie. Vonkajšie stykače sú zvyčajne navrhnuté tak, aby vydržali drsné podmienky prostredia, a to inštaláciou do krytu odolného voči poveternostným vplyvom.
